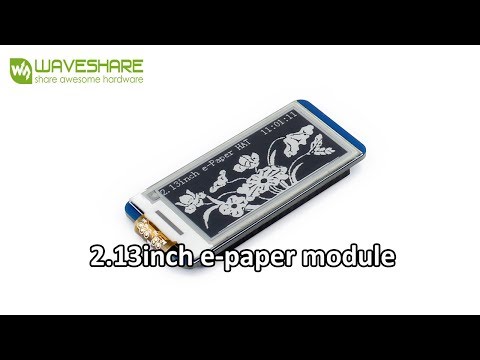

Produktinformationen "2.13" 250×122 ePaper Display HAT für Raspberry Pi"
Dieses Produkt ist ein 2,13-Zoll-E-Paper-Display mit einer Auflösung von 250×122 Pixeln. Es unterstützt partielle Aktualisierung, niedrigen Energieverbrauch, großen Betrachtungswinkel und ein papierähnliches Erscheinungsbild. Das Display nutzt ein passiv reflektives Panel, benötigt Umgebungslicht und behält Inhalte auch ohne Stromversorgung sichtbar bei. Es arbeitet über eine SPI-Schnittstelle, verfügt über einen Standard-Raspberry-Pi-40-Pin-GPIO-Header, unterstützt Raspberry-Pi-Boards und Jetson-Nano-Systeme und kann mit weiteren Mikrocontrollern wie Arduino oder STM32 betrieben werden. Ein integrierter Spannungsübersetzer ermöglicht den Betrieb mit 3,3-V- und 5-V-MCUs. Zum Produkt gehören Online-Ressourcen mit Handbuch, Schaltplänen und Beispielcodes.
Dieses Display kann für elektronische Preisschilder, Regaletiketten, Industriegeräte oder andere Anzeigeanwendungen eingesetzt werden. Es zeigt Inhalte unter Raum- oder Tageslicht an und benötigt keine Hintergrundbeleuchtung. Die partielle Aktualisierung ermöglicht schnelle Aktualisierungsprozesse kleiner Bildbereiche. In einfachen Worten handelt es sich um ein stromsparendes Anzeigemodul, das Inhalte wie gedruckt darstellt und dauerhaft anzeigt, ohne dauerhaft Strom zu verbrauchen. Aufgrund der elektrophoretischen Technologie bewegen sich geladene Partikel in Mikrokapseln, um Schwarz-Weiß-Inhalte darzustellen. Diese Technologie ermöglicht einen sehr hohen Betrachtungswinkel und klare Darstellung bei hellem Umgebungslicht.
Das Display wird über SPI angesteuert und kann mit verschiedenen Steuergeräten verbunden werden. Anwendungen umfassen visuelle Informationen in Umgebungen mit variierenden Lichtbedingungen, Kennzeichnungen in industriellen Bereichen, elektronische Beschriftungen oder kompakte Informationsanzeigen. Die geringe Leistungsaufnahme wird nur während des Aktualisierungsvorgangs benötigt. Das Anzeigefeld hat ein papierähnliches Erscheinungsbild und eignet sich für textbasierte oder grafische Inhalte, die länger sichtbar bleiben sollen.
Merkmale im Überblick
- 2,13-Zoll-E-Paper-Display mit papierähnlicher Darstellung
- Auflösung 250×122 Pixel
- Passiv reflektives Panel ohne Hintergrundbeleuchtung
- Partielle Aktualisierung mit geringer Leistungsaufnahme
- Betrachtungswinkel über 170 Grad
- Standard-Raspberry-Pi-40-Pin-GPIO-Header
- SPI-Kommunikation
- Kompatibel zu Raspberry Pi, Jetson Nano, Arduino, STM32
- Onboard-Spannungsübersetzer für 3,3-V- und 5-V-MCUs
- Inklusive Online-Ressourcen und dokumentierter Beispiele
- Raspberry-Pi-Boards mit 40-Pin-GPIO
- Jetson Nano
- Arduino-Boards
- STM32-Boards
- Displaygröße: 2,13 Zoll
- Auflösung: 250×122 Pixel
- Displaytyp: E-Paper, passiv reflektiv
- Anzeige: Schwarz und Weiß
- Grauabstufungen: 2
- Betrachtungswinkel: über 170°
- Displaytechnologie: Elektrophoretische Mikrokapseltechnologie
- Betriebsspannung: 3,3 V / 5 V
- Schnittstelle: 3-Wire-SPI, 4-Wire-SPI
- Teilaktualisierungszeit: 0,3 s
- Vollaktualisierungszeit: 2 s
- Abmessungen: 65 × 30,2 mm
- Anzeigegröße: 48,55 × 23,71 mm
- Dot Pitch: 0,194 × 0,194 mm
- Leistungsaufnahme beim Refresh: ca. 26,4 mW
- Standby-Strom: <0,01 μA
- BUSY-Pin zur Statusausgabe
- Inklusive SPI-Steuerpins DIN, CLK, CS, DC, RST
- Umgebungslicht erforderlich, da kein Backlight vorhanden ist
- Elektrophoretische Funktionsweise: Partikel bewegen sich im elektrischen Feld
- Referenzhinweis: Raspberry Pi auf Bildern nicht im Lieferumfang
- 2.13inch E-Paper HAT
- RPi Schraubenpaket (2 Stück)
- PH2.0 20 cm 8-Pin-Kabel
| Gewicht Brutto (in kg): | 0.027 |
|---|---|
| Zolltarifnummer: | 85285900 |
| Artikelnummer: | RPI-EINK21 |
| EAN: | 0614961950498 |
| Herkunftsland: | China |
| Hersteller: | Waveshare |
| Hersteller Produktnummer: | 2.13inch e-Paper HAT |
| Kompatibilität: | Raspberry Pi 3B, Raspberry Pi Zero W, Raspberry Pi Zero |
