Product number: M5-U205 M5Stack

M5Stack Chain Joystick, Hall-Effekt X Y digital Z, STM32G031, UART, RGB-LED, 5V, 25,4mA

€9.50

Available · 8 piece · 1-3 days
Product information
M5Stack Chain Joystick, Hall-Effekt X Y digital Z, STM32G031, UART, RGB-LED, 5V, 25,4mA
M5Stack Chain Joystick, Hall-Effekt X Y digital Z, STM32G031, UART, RGB-LED, 5V, 25,4mA
€9.50

Frequently Bought Together

23 items
M5Stack Chain Key Button, Blauschalter Hot-Swap, 2x RGB-LED, STM32G031, UART, 5V, 28,24mA M5Stack Chain Key Button, Blauschalter Hot-Swap, 2x RGB-LED, STM32G031, UART, 5V, 28,24mA
M5Stack
M5-U206
M5Stack Chain Key Button, Blauschalter Hot-Swap, 2x RGB-LED, STM32G031, UART, 5V, 28,24mA

€7.90
Available · 6 piece · 1-3 days
M5Stack Chain-Encoder-Eingabemodul, STM32G031, Drehgeber, Taster, RGB LED, UART, 2 x HY2.0-4P, 5V M5Stack Chain-Encoder-Eingabemodul, STM32G031, Drehgeber, Taster, RGB LED, UART, 2 x HY2.0-4P, 5V
M5Stack
M5-U207
M5Stack Chain-Encoder-Eingabemodul, STM32G031, Drehgeber, Taster, RGB LED, UART, 2 x HY2.0-4P, 5V

€7.90
Available · 6 piece · 1-3 days
M5Stack ESP32 Ethernet Unit with PoE M5Stack ESP32 Ethernet Unit with PoE
M5Stack
M5-U138
M5Stack ESP32 Ethernet Unit with PoE

€29.90
Available · 100+ piece · 1-3 days
M5STACK Cap LoRa 1262, SX1262, ATGM336H, LoRa 868-923 MHz, GNSS, 163,4 mA, 5 V M5STACK Cap LoRa 1262, SX1262, ATGM336H, LoRa 868-923 MHz, GNSS, 163,4 mA, 5 V
M5Stack
M5-U214
M5STACK Cap LoRa 1262, SX1262, ATGM336H, LoRa 868-923 MHz, GNSS, 163,4 mA, 5 V

€19.90
Available · 4 piece · 1-3 days
M5Stack RS485 to TTL Converter Unit M5Stack RS485 to TTL Converter Unit
M5Stack
M5-U034
M5Stack RS485 to TTL Converter Unit

€6.30
Available · 39 piece · 1-3 days
M5Stack Atomic toChain Base, HY2 4P Adapterplatine, flexible IO Zuordnung, Atom Erweiterung M5Stack Atomic toChain Base, HY2 4P Adapterplatine, flexible IO Zuordnung, Atom Erweiterung
M5Stack
M5-A163
M5Stack Atomic toChain Base, HY2 4P Adapterplatine, flexible IO Zuordnung, Atom Erweiterung

€3.90
Available · 4 piece · 1-3 days
SanDisk Ultra microSDHC A1 140MB/s Class 10 Speicherkarte + Adapter 64GB SanDisk Ultra microSDHC A1 140MB/s Class 10 Speicherkarte + Adapter 64GB
SanDisk
619659200541
SanDisk Ultra microSDHC A1 140MB/s Class 10 Speicherkarte + Adapter 64GB

€19.90
Available · 18 piece · 1-3 days
M5Stack ESP32 PSRAM Timer Camera Fisheye (OV3660) M5Stack ESP32 PSRAM Timer Camera Fisheye (OV3660)
M5Stack
M5-U082-F
M5Stack ESP32 PSRAM Timer Camera Fisheye (OV3660)

€22.90
Available · 26 piece · 1-3 days
Adafruit NeoTrellis RGB driver PCB for 4x4 keypad Adafruit NeoTrellis RGB driver PCB for 4x4 keypad
Adafruit
ADA3954
Adafruit NeoTrellis RGB driver PCB for 4x4 keypad

€12.50
Available · 15 piece · 1-3 days
USB voltage converter 5V USB A plug -> 12V hollow plug 5.5 x 2.1 mm
OTB
8005605
USB voltage converter 5V USB A plug -> 12V hollow plug 5.5 x 2.1 mm

€3.50
Available · 14 piece · 1-3 days
M5Stack ATOM TailBat, battery accessory for ATOM M5Stack ATOM TailBat, battery accessory for ATOM
M5Stack
M5-T001
M5Stack ATOM TailBat, battery accessory for ATOM

€10.90
Available · 18 piece · 1-3 days
M5Stamp C3U Mate with pin headers M5Stamp C3U Mate with pin headers
M5Stack
M5-K122
M5Stamp C3U Mate with pin headers

€9.20
Available · 10 piece · 1-3 days
M5Stack Dlight Unit, ambient light sensor (BH1750FVI-TR) M5Stack Dlight Unit, ambient light sensor (BH1750FVI-TR)
M5Stack
M5-U136
M5Stack Dlight Unit, ambient light sensor (BH1750FVI-TR)

€6.50
Available · 27 piece · 1-3 days
INMP441 MEMS omnidirectional microphone module, I2S interface
BerryBase
GY-INMP441
INMP441 MEMS omnidirectional microphone module, I2S interface

€3.10
Available · 26 piece · 1-3 days
microSD card reader with USB 2.0 port, black microSD card reader with USB 2.0 port, black
goobay
38656
microSD card reader with USB 2.0 port, black

€3.30
Available · 27 piece · 1-3 days
M5Stack Chain DualKey Eingabemodul, ESP32-S3, USB & BLE, 2x Hot-Swap Taster, 2x RGB, 5V M5Stack Chain DualKey Eingabemodul, ESP32-S3, USB & BLE, 2x Hot-Swap Taster, 2x RGB, 5V
M5Stack
M5-C147
M5Stack Chain DualKey Eingabemodul, ESP32-S3, USB & BLE, 2x Hot-Swap Taster, 2x RGB, 5V

€17.90
Available · 8 piece · 1-3 days
M5Stack PaHub v2.1, I2C-Multiplexer, 6 Ports, DIP-Adressschalter, Kaskadierbar M5Stack PaHub v2.1, I2C-Multiplexer, 6 Ports, DIP-Adressschalter, Kaskadierbar
M5Stack
M5-U040-B-V21
M5Stack PaHub v2.1, I2C-Multiplexer, 6 Ports, DIP-Adressschalter, Kaskadierbar

€6.80
Available · 18 piece · 1-3 days
Waveshare SIM7600E-H 4G DONGLE, GNSS Positioning, 150Mbps DL, 50Mbps UL, 5V Waveshare SIM7600E-H 4G DONGLE, GNSS Positioning, 150Mbps DL, 50Mbps UL, 5V
Waveshare
WS-21444
Waveshare SIM7600E-H 4G DONGLE, GNSS Positioning, 150Mbps DL, 50Mbps UL, 5V

€69.90
Available · 60 piece · 1-3 days
M5Stack AtomS3 Lite ESP32S3 Dev Kit M5Stack AtomS3 Lite ESP32S3 Dev Kit
M5Stack
M5-C124
M5Stack AtomS3 Lite ESP32S3 Dev Kit

€9.90
Available · 100+ piece · 1-3 days
M5Stack Atomic ToUnit Base, Adapterplatine, HY2.0-4P, DIP Schalter, IO Erweiterung Atom Unit M5Stack Atomic ToUnit Base, Adapterplatine, HY2.0-4P, DIP Schalter, IO Erweiterung Atom Unit
M5Stack
M5-A161
M5Stack Atomic ToUnit Base, Adapterplatine, HY2.0-4P, DIP Schalter, IO Erweiterung Atom Unit

€3.90
Available · 2 piece · 1-3 days
M5Stack Stamp-S3A ESP32-S3FN8 Modul, Wi-Fi, 240MHz, 8MB Flash, 23 GPIO, UART, SPI, I2C, PWM, 5V M5Stack Stamp-S3A ESP32-S3FN8 Modul, Wi-Fi, 240MHz, 8MB Flash, 23 GPIO, UART, SPI, I2C, PWM, 5V
M5Stack
M5-S007-V033
M5Stack Stamp-S3A ESP32-S3FN8 Modul, Wi-Fi, 240MHz, 8MB Flash, 23 GPIO, UART, SPI, I2C, PWM, 5V

€9.90
Available · 15 piece · 1-3 days
M5Stack TVOC/eCO2 gas sensor unit (SGP30) M5Stack TVOC/eCO2 gas sensor unit (SGP30)
M5Stack
M5-U088
M5Stack TVOC/eCO2 gas sensor unit (SGP30)

€12.50
Available · 1 piece · 1-3 days
Adafruit silicone elastomer 4x4 button keypad - for 3mm LEDs Adafruit silicone elastomer 4x4 button keypad - for 3mm LEDs
Adafruit
ADA1611
Adafruit silicone elastomer 4x4 button keypad - for 3mm LEDs

€5.45
Available · 24 piece · 1-3 days
Total:

Description

Product information "M5Stack Chain Joystick, Hall-Effekt X Y digital Z, STM32G031, UART, RGB-LED, 5V, 25,4mA"

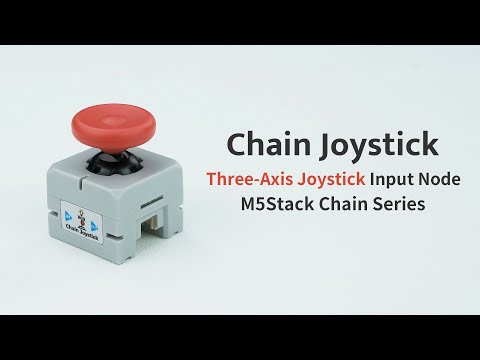

Chain Joystick (STM32G031)
Der Chain Joystick ist ein hochpräzises Joystick-Eingabemodul der M5Stack Chain-Serie. Es handelt sich um ein Hall-Effekt-Joystick-Modul, das eine dreiachsige Steuerung ermöglicht. Die analogen Eingänge dienen der Erfassung von X- und Y-Achsenbewegungen, während die Z-Achse über einen digitalen Taster angesprochen wird. Der verwendete Hall-Effekt-Sensor ermöglicht eine berührungslose Positionsbestimmung durch die Erfassung von Magnetfeldveränderungen. Diese Technik zeichnet sich durch Verschleißfreiheit, hohe Genauigkeit sowie eine starke Störfestigkeit aus, was zur Stabilität und langen Lebensdauer des Produkts beiträgt. Zusätzlich ist ein programmierbarer RGB-LED-Indikator integriert, der zur Statusanzeige oder Interaktion verwendet werden kann.

Der integrierte Mikrocontroller STM32G031G8U6 und das serielle UART-Kaskadenkommunikationsprotokoll ermöglichen die Erweiterung mit weiteren Modulen der Chain-Serie über zwei HY2.0-4P-Schnittstellen. Die Anwendung reicht von Mensch-Maschine-Schnittstellen über Robotiksteuerung bis hin zu weiteren interaktiven Einsatzszenarien.

Merkmale im Überblick
  • Joystick mit Hall-Effekt-Sensor für X/Y-Achse
  • Digitale Tasterfunktion auf Z-Achse
  • Integrierter STM32G031G8U6 Mikrocontroller
  • 1x programmierbare RGB-LED (WS2812C)
  • UART-Kaskadenkommunikation
  • 2x HY2.0-4P-Schnittstellen zur Erweiterung
  • Verschleißfreie, kontaktlose Steuerung
  • Störfest und langlebig
Kompatibilität
  • Kompatibel mit M5Stack Chain-Serie
  • Nutzbar mit UART-basierten Steuerungssystemen
Technische Daten
  • Mikrocontroller: STM32G031G8U6
  • Eingangsspannung: DC 5V
  • Kommunikationsschnittstelle: UART
  • Schnittstellentyp: 2x HY2.0-4P
  • RGB-LED: 1x WS2812C
  • Betriebsstromaufnahme: 25,4 mA
  • Betriebstemperatur: 0 ~ 40°C
  • Produktabmessungen: 23,9 x 23,9 x 30,4 mm
  • Produktgewicht: 8,6 g
  • Verpackungsgröße: 138,0 x 93,0 x 25,0 mm
  • Bruttogewicht: 12,0 g
Sonstige Daten
  • Kommunikationsprotokoll unterstützt Kaskadierung mehrerer Module
Lieferumfang
  • 1x Chain Joystick
  • 1x Chain Bridge
