Beschreibung
Produktinformationen "DS213 / DSO213 Open Source 4-Kanal Pocket Oszilloskop"
Merkmale:
- Kompakte Größe, geringes Gewicht, einfach zu transportieren und zu bedienen.
- Wellenformdaten können gespeichert werden
- Mehrere Triggermethoden, unterstützt positive und negative Flankentrigger, Logiktrigger, Pulsweitentrigger.
- Integrierter 8MB Speicher.
- Leistungsstarke Wellenformverarbeitungsfunktion, kann automatisch Spannung, Frequenz, Pulsweite und andere Parameter messen.
Technische Daten:
- CPU: ARM Kortex M3
- ADC: HWD9288-100-100
- Analoge Kanäle: 2 ([CH_A][CH_B])
- Digitale Kanäle: 2 ([CH_C][CH_D])
- Betriebskanal: INV[CH_A], INV[CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D]
- Vertikale Empfindlichkeit: 10mV-10V/div (1-2-5 STEP) (mit X1-Sonde)
- 100mV-100V/div (1-2-5 STEP) (mit X10-Sonde)
- Vertikale Auflösung: 8 Bit
- Sample-Speichertiefe: 4 Kanäle, 4*4K
- Kopplung: DC, AC
- Maximale Eingangsspannung:
- ±40Vpp (mit X1-Sonde)
- ±400Vpp (mit X10-Sonde)
- Auslösertypen: Auf-/Abstieg Flankentrigger-Modus, Positiv/Negativ-Puls-Trigger, Logischer Trigger
- Triggermodus: Auto, Normal, Einzel, Langsam, Einzel, Langsam
- Auslöser Quelle: [CH_A][CH_B][CH_C][CH_D][CH_D]
- Signalquelle: Rechteckige Welle: 10Hz bis 8MHz, insgesamt 20 Schichten und 3 Vss Signalquellen; Sinus/Dreieck/Sägezahn-Welle: 10Hz bis 20MHz, insgesamt 11 Schichten und 3 Vss Signalquellen
- Speicher: eingebauter 8MB Flash
- Dateitypen: BMP, BUF, CSV
- Automatische Messgrößen: Signalfolge/Zyklus/Tastverhältnis, Spitzenspannung/Virtualwert / Maximalwert / Minimalwert / Mittelwert / Mittelwert
- Cursor-Messung: Zeitwert, Amplitudenwert
- Anzeigemodi: 4 Wellenlinien:
- Linie 1: [CH_A], HELLEN
- Linie 2: [CH_B], VERBERGEN
- Linie 3: [CH_C], REC_1, REC _2, REC _3, REC _4, AUSBLENDEN
- Linie 4: [CH_D],[CH_A]+[CH_B],[CH_A]-[CH_B],[CH_C]&[CH_D],[CH_C] |[CH_D], AUSBLENDEN
- Sampling-Modus: Echtzeit-Stichprobenverfahren
- Abtastrate: 100M Sa/s
- Akku: 1000mAh
- Größe: 99,5mmx58,5mmx13,5mm
- Gewicht: 129g (mit Akku)
Lieferumfang
- 1 x DS213 Digitale Oszilloskop
- 1 x X10 Tastkopf
- 1 x X1 Tastkopf
- 1 x USB Kabel
- 1 x Innensechskant Schlüssel
- 1 x Benutzer Handbuch
Eigenschaften
| Gewicht Brutto (in kg): | 0.396 |
|---|---|
| Zolltarifnummer: | 84733080 |
| Artikelnummer: | DS213 |
| EAN: | 6970634010604 |
| Herkunftsland: | China |
| Hersteller: | Frei |
| Hersteller Produktnummer: | DS213 |

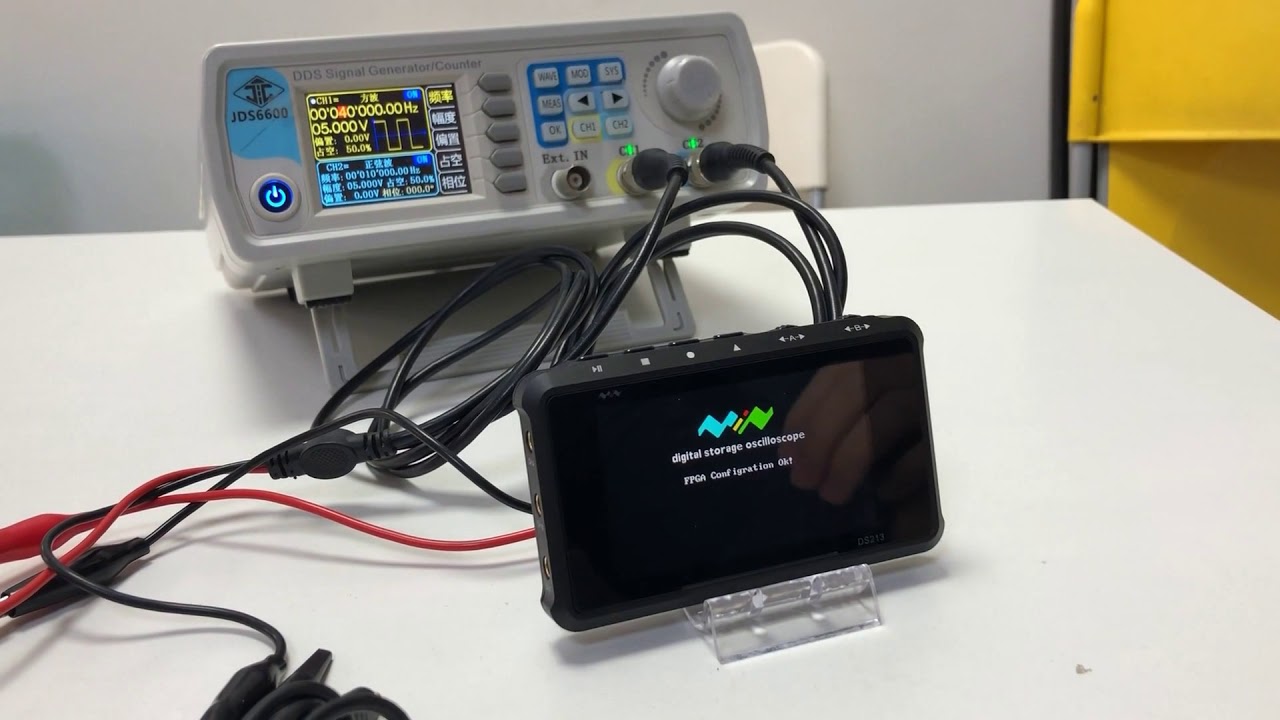

Video 1
